水人 Le Man 200 鋼筆 拆解 清洗 Waterman Le Man 200 fountain pen disassembly restore

拆筆一定有風險,拆筆清洗有好有壞,拆筆前應詳閱使用說明書!

Waterman Le Man 100 是蠻多人推崇的一枝筆,Waterman 於 1985 年另推出了類似(非常像) Le Man 100 但尺寸小一號的 Le Man 200,也就是今天的主角,今天的主角是黑色的,不過 Le Man 200 有非常多種顏色與材質,此網頁有非常完整的介紹,值得一看。

全家福
Man 100 與 Man 200 雖然都已經停產,但市面上應該還不難找到,不過因為多樣的顏色與材質,有些儼然已成夢幻筆款了,有錢也買不著,而 Man 200 比 Man 100 好找,量也比較多,黑色款的又更好找,也是價格最親民的,所以找枝黑色 Man 200 來開刀是最正確的 XD

網路截圖
這張表格有法文/英文,畢竟水人是法國產。另外,它也標示出當初推出的時候,一同販售的筆種與筆款。

W
這個 W 的方向與筆夾,是設計成不可轉動的,原廠出來是這個方向,待會有機會裝錯,先記下吧。筆蓋是拔蓋設計,拔蓋的力道與扣上筆蓋的感覺設計的很好,有種令人放心的安全感。

筆夾螺絲
這個筆夾螺絲其實是螺帽,螺絲是從筆蓋內以一字螺絲鎖上的,所以是從筆蓋內鬆開這個螺絲的,取下筆夾螺絲時,筆蓋內還有個內蓋會一同取下。也看得出來,這個筆夾螺絲是有卡榫設計的,不能轉動。

三連拍
看得出來筆夾是卡進筆蓋上方的方形槽內,不像筆夾螺絲只有唯一一個角度能選,筆夾至少有四面可以選 ... 所以你有機會裝錯。我個人比較喜歡不能轉動的筆夾設計,也就是像 Man 200 這樣的設計。

WAT | S.A
這個印記應該是 WATERMAN S.A. 是水人的公司名稱,也是要告訴大家,這個印記就是品質的保證(吧)。

筆夾背面
看起來是鍍了蠻厚的 K金,有一說是 Man 100 金屬件都鍍了 23K金,不曉得 Man 200 是不是也一樣?

筆蓋飾環
其實這應該不算是飾環了,因為它已經不算是只有環,而是一整截金屬。

WATERMAN MADE IN FRANCE
如果把圖放大看,可以看得出來 WATERMAN 的字體裡面有條紋,不過條紋不若 MONTBLANC 149/146 那麼寬、那麼明顯。

30397
每枝 Man 100/200 都有唯一一組五位數的製造序號,打印在握位靠近筆桿處。

握位接入筆桿的螺紋
這個地方看得出來是銅車出來的,上面還有一圈黑色橡皮圈,旋入筆桿時會造成氣密,真是用心的設計。這裡有一點值得提起,Man 200 的下個小改款,這裡是有變更設計的,你可以參考本文最前面推薦的網頁,裡面有比較圖。

WATERMAN
IDEAL
PARIS
18K 750
FRANCE
雙色筆尖 ... 最前端有點褪金了,刻字很深很明顯。

OG F
OG 是法文 Oblique Gauche 的縮寫,是指左斜。

旋出筆尖
筆尖總成是可以旋出握位的,取下握位後還可以取下一個銅環。

筆尖總成
這是一般螺紋,抓住筆尖與筆尖後飾環,逆時針旋轉可以鬆開筆尖總成,這裡有點緊,因為它有上膠在飾環邊緣。筆尖與筆舌應該可以敲出,但是我沒把握,就不拆了。

裝飾環
這個裝飾環大概是最被詬病的一環,所有吸墨器上墨款都免不了握位前端有可能沾到墨水,如果你在這裡設計一個鍍金飾環,十之八九都會褪金!不過我從來不這樣上墨,因為我自備針筒 ... 應該算是好習慣吧。

筆尾也有飾環,而且看起來很粗勇,最尾端是光滑的平面。

整體來說,可以感受到水人做這枝筆的用心,很多細節都處理得很好,剛拿到筆的時候覺得還蠻沉的,後來才知道是整枝銅胎加上黑漆(brass and lacquer coated),金屬件也都鍍的非常漂亮,好幾處裝飾,也都很吸睛。

筆尖真是不能錯過的好物,它的阻力與滑順度拿捏得恰到好處,至少是我喜歡的那種。蠻多人說 Man 100 是枝大水槍,我個人覺得 Man 200 還好,或是說 200 與 100 還是有差那麼多?因為筆偏重,而且也不算小枝,覺得比較適合男孩子。不適合套蓋,套蓋過長,重心偏後。

Man 200 都令人愛不釋手了,難怪 Man 100 會備受推崇,況且 Man 100 還有數種木材質與銀材質的,真的是逸品,也難怪多數人都會說,如果有機會要入手。

最後付上一張筆尾刮傷圖,因為我實在太懷疑黑漆這件事了,剛好這枝筆有喀傷,讓大家看看,這像不像黑漆?

謝謝收看
===
下面是一些 Man 100 與 Man 200 的比較圖,還有一張是 MB149 與 MB146 亂入,大家參考看看,就不附上說明了。

↑ 200 100 ↓

↑ 200 100 ↓

↑ 200 100 ↓

由上而下:146、200、100、149
其實這張有點失誤,應該把 200 放在最上面,這樣才會剛好是由外觀小至大,MB 146 的外觀恰好介於 100 與 200 之間。

有蠻多人問,Man 100 與 Man 200 外觀幾乎一樣,如果不看尺寸的話,如何分辨?下面列出 3+1 的分辨方式:

← 200 100 →
如果不是特製款或是廣告筆,那麼這個 W 商標帶有黑框的是 Man 200。

← 200 100 →
實心筆舌是 Man 200,有鰭片的筆舌是 Man 100,額!這枝 Man 100 也是 OG 尖啊~

← 200 100 →
這個比較難辨認,就是容易褪鍍的那個飾環,仔細看有兩處不太一樣,一是與握位連接處,車法不太一樣;另一處是 collar,也就是包住筆尖與筆舌處,是不是 Man 100 好像多了一圈?

← 200 100 →
最後一個辨認方式,因為要旋下筆桿,所以不能算是以外觀來辨認,兩者的螺紋不一樣,氣密橡膠圈粗細也不一樣。

2016年10月10日 星期一

萬寶龍 224 鋼筆 拆解 清洗 Montblanc 224 fountain pen disassembly restore

拆筆一定有風險,拆筆清洗有好有壞,拆筆前應詳閱使用說明書!

之前介紹過一篇 1970 年代的萬寶龍 121,文章內有提到那個年代有推出一系列的鋼筆,以筆的售價大致區分成 121、220、221、320 以及 420,這幾款筆的構造設計其實是大同小異。

其中有幾枝筆的外表是設計成刷紋的,最具代表性的,也是最常見的就是 220,下面列出同時期刷紋款的鋼筆:
220 活塞上墨、刷紋黑色、金夾、金飾環、金尖
220S 活塞上墨、刷紋黑色、銀夾、銀飾環、銀尖,又有另一名稱為 220SP
224 同 220 但是換成鍍金刷紋金屬筆蓋
2246 同 220 但是換成金色刷紋金屬筆蓋與筆桿
225 同 220S 但是換成銀色刷紋金屬筆蓋
2256 同 220S 但是換成銀色刷紋金屬筆蓋與筆桿
詳細資訊請參考這個網站

不過好像這些筆款又有些細節的不同,例如刷紋面積的差異,有的是握位全部都刷紋,但是有的握位確只刷了 2/3 的部分,還有一說是有一款的握位完全沒刷紋;筆尖與筆夾似乎也有刷紋版的,但是大部分的筆尖與筆夾都是沒刷紋的;還有分成活塞上墨與卡水上墨的。

全家福
今天的男主角是 Montblanc 224,也就是金色刷紋的金屬筆蓋,搭配刷紋的筆桿與握位,握位是 2/3 刷紋的版本,全部拆解可以參考之前的 121 拆解,結構是一樣的。

觀墨窗
這枝的觀墨窗是兩件式的,並非三件式的,兩件式就是少了一個金屬的環,功能沒什麼差,就是少了一點點的質感。

金色刷紋的金屬蓋,其實使用細刷紋很容易就變得醜醜的,因為刷紋這種東西,一但擦傷或使用率高,紋路就是漸漸變的不明顯,卻也沒有辦法恢復。

MONTBLANC
224
224 與 220 的差異就只有這個筆蓋,所以其它部分的零件是可以替換使用的。

今天這枝 224 的筆尖也有刷紋,筆尖是屬於比較早期嵌入式的筆尖。

兩朵花
很明顯看得出來這是一枝活塞上墨的筆,因為筆尾的刷紋不一致且有縫,那就是活塞上墨鈕旋開的地方。

今天的重點終於出現,其實這是一枝故障筆,故障之處在於活塞桿與活塞旋鈕分離了!活塞桿有幾種稱呼,如 rod、shaft 或 piston lead screws,它就是當你旋轉活塞鈕時,帶動活塞頭的那根長長的螺絲。

Piston rod, piston shaft or piston lead screws.
就是上圖那根白色的東西,我認為這個材料或設計其實有些小瑕疵,因為我看過兩三種故障是因為這個小零件而引起的:

  1.  斷在活塞桿中間,也就是白色那個零件斷成兩半,運氣好的話,它只斷了一小截,那剩下的還可以推拉活塞頭歐,運氣不好的話就是廢了;
  2.  活塞桿與旋鈕之間空轉,簡單地說就是旋鈕是透過一個小卡榫來帶動活塞桿的,如果這個卡榫斷了,那這兩者就會形成空轉。
  3.  這是今天主角的症狀,也是我想嘗試修復的,活塞桿是透過塑膠片封裝在活塞旋鈕上的,這片塑膠如果裂掉、碎掉而脫落,則活塞桿就會活塞旋鈕分離。
如果你找得到一枝活塞上墨款的 220 零件筆,那直接替換後面那個旋鈕,就可以解決上述任何一種故障。

廢物利用
其實只要想辦法找到替代的塑膠片,將活塞桿封裝回活塞旋鈕就可以,但是我找不到可以替代的零件,所以打算自己裁切,使用的材料是隱形眼鏡的包裝殼。


先鑽一個洞,使之可讓活塞桿最細的部分(螺紋的部分)通過,但不能讓最末端的卡榫通過。

自製塑膠環
我是要做一個環,所以將剛剛鑽孔的周圍截出一個圓,圓大概要多大?我拿筆桿尾端來做對照,如上圖,就比筆尾小一點點而已。

活塞桿+自製塑膠環
這個塑膠環肩負一個責任,就是要把這跟白色的活塞桿卡在活塞旋鈕裡面,但是不能卡死,因為活塞桿還要能轉動歐。

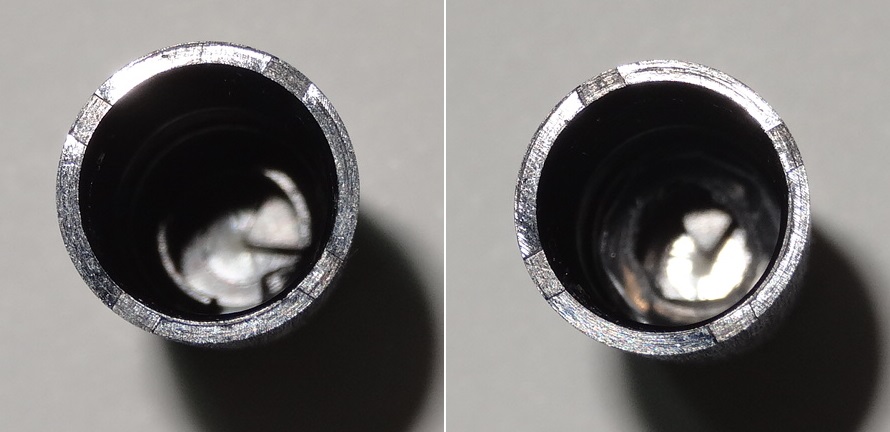

測試自製塑膠環的大小
上圖右已經將自製塑膠環塞進去活塞旋鈕了,有看到那個白色三角形的東西嗎?這是屬於活塞旋鈕端的卡榫,就是這個卡榫帶動活塞桿上的卡榫進行旋轉的。

你可以試著組裝看看,不過現在有個問題,就是很難將自製塑膠環緊緊的卡在活塞旋鈕上,當然你可以拿細長物去推擠自製塑膠環,使其緊緊地塞進去。

輔助工具
我是用一截長長的中空塑膠管,企圖用這個管去頂著自製塑膠環,使之塞進活塞旋鈕內。

上膠
因為我還想上膠,使自製塑膠環不只是塞進去,而是黏在活塞旋鈕內。

組裝
組裝其實沒有這麼順利,第一次因為自製塑膠環太小,所以又重製了幾個,才順利做出一個堪用的。另外,其實那個隱形眼鏡包裝殼的材質,好像不是那麼容易以膠固定在活塞旋鈕上。

雖然我裝上後算是堪用,但是在使用的時候總是會擔心它又脫落了。最好的解決方法當然是去找零件筆,替換整個活塞旋鈕與活塞桿,但是如果想要自己解決,應該要嘗試用塑膠料做,然後看能不能用模型膠固定它,這樣可能會比較可靠一點。
