2016年8月17日 星期三

百利金 100 鋼筆 拆解 清洗 Pelikan 100 fountain pen disassembly restore

拆筆一定有風險,拆筆清洗有好有壞,拆筆前應詳閱使用說明書!

1929 年,百利金製造出名為 Pelikan 100 的填充活塞鋼筆,這枝筆於 1944 年停產。

在這十幾年間,每隔大約兩三年都會有些許改變,例如紋路、材料或筆尖樣式的改變,但是整體的改變都不算大 ... 就當是一種小改款的概念吧!這裡有幾個網站可以參考看看:傳送門 任意門 傳送門2  今天的主角應該是屬於 1942-1944 年的產物,也就是停產前的最後一款。

全家福
這枝筆算是很容易拆解與清洗,而且對於年紀這麼大的一枝筆,各部位的零件沒有絲毫老化的感覺,整體的設計完全表現出簡單、實用與耐用。

筆蓋商標
筆蓋上的商標與現今的不一樣,其實百利金的商標也經過數次的變更,這種圖樣只是變化過程中的其中一種。

筆尾
筆尾是光滑平面,包括活塞旋鈕也沒有紋路,前幾代 Pelikan 100 在活塞旋鈕上是刻有直條紋的,應該是為了旋轉時的防滑。

筆夾褪金
筆蓋飾環
使用的頻繁程度看筆夾上的鍍金褪色就略知一二,筆蓋飾環是兩圈金屬鑲嵌在筆蓋尾端,那個年代的鋼筆很多都是嵌入很厚很粗的金屬環在筆蓋尾端,我們也會發現很多這種設計的飾環後來都鬆脫了。

Pelikan GÜNTER WAGNER
這幾張自轉圖可能要點開來並放大看,才能看得清楚上面的刻字,刻的字已經有點模糊了,不過仔細看應該還看得出來。至於 GÜNTER WAGNER 與 Pelikan 的關係可能要自己去看看下面的網站,因為是德文的,透過翻譯軟體來看也不能保證其正確性,所以就不轉述了,Pelikan Holding(德文) Günther Wagner(德文)

筆夾螺絲很大一顆,很好轉開,逆時針旋開即可。筆蓋無內蓋設計,筆蓋就只有三個零件:筆夾螺絲、筆夾、筆蓋。

筆尖自轉
筆尖特寫
筆尖刻字還蠻有意思的,每個字母裏面都有很多小圓圈。不過查過一些網路資料,筆尖因年代不同,上面的刻字的字型也會不同,排列方式也會不同。照我查的結果,在 14 KARAT 下面應該要標注筆尖寬度,例如 M,但這筆尖卻沒有,我想也不是很重要。

Pelikan
585.
14 KARAT

Collar
Collar 就是將筆尖與筆舌組起來的那個空心圓柱黑色零件,只要逆時針就可以將 Collar 從握位上取下,不過轉的時候請務必小心,真的卡的很緊。筆尖與筆舌也是可以拆下的,不過這枝筆的筆尖與筆舌我是真的拿不出來。

筆尾
還是筆尾
這裡看到兩段螺紋,右邊那段是活塞旋鈕的螺紋,就是控制活塞桿前進與後退,吐墨與吸墨用的;左邊這段螺紋是將整個活塞機構鎖到筆桿上的,非講不可,這是順時針鬆開,大部份百利金的活塞機構都是這種設計,搞清楚方向後很輕鬆就可以旋開。

所以前面才會一直強調鬆開的方向,若搞錯方向,愈想鬆開反而愈來愈緊!

活塞機構
活塞桿與活塞螺絲
鬆開之後分別取下活塞桿與活塞螺絲,要裝回去的時候需要一點小技巧,就是要拿捏「活塞旋鈕旋入的深度 VS 活塞螺絲與活塞桿的相對位置」,要搭配到恰到好處,才會使得活塞旋鈕鎖緊時,活塞桿恰好退到最末端,使得容墨量最大化 ... 說什麼呢?有經驗的人就知道我在說什麼。

觀墨窗
超大觀墨窗,握位看起來與筆桿是一體的,而且握位經光線照射呈現裏面是黑色,但外面是透明的,所以猜是一體的,然後在前段內部塗上黑漆。

另外,筆桿的綠色大理石紋路,也是一層「貼皮」而已,因為筆桿泡水後,那層大理石紋路的材質有點鬆開,可以取下。像下面這張照片的樣子(下圖的握位是可拆的):
網路截圖

試寫
很明顯地看得出來是彈性尖,不過它大概是半彈性尖,筆尖銥點並不明顯,但是很滑順,筆身有點偏短,加上不能套蓋,所以對於手大的人來說是個缺點,粗細算是適中,出墨量比起正常再多一點點。

謝謝收看

2016年8月1日 星期一

萬寶龍 244 鋼筆 拆解 清洗 Montblanc 244 fountain pen disassembly restore

拆筆一定有風險,拆筆清洗有好有壞,拆筆前應詳閱使用說明書!

這是一枝套著不知名筆蓋的萬寶龍鋼筆、混雜在幾枝不知名老舊鋼筆堆中不起眼的筆、1940 至 1950 年代的綠色大理石紋賽璐璐鋼筆的故事。

ebay 上偶爾會見這種「數枝鋼筆一起賣」的拍賣,這種拍賣通常都是好幾枝狀況頗糟而且又都是連廠牌都沒聽過的鋼筆一起拍賣,所以對於這種拍賣我通常都直接跳過。

某日,在 ebay 上看到一個拍賣是六枝黑壓壓的老鋼筆一起拍,其中有一枝貌似 Lamy 27 的老筆在裡頭,因為照片不清楚,起初本想作罷,但幾經思量後說服自己,想說也不貴,就標下這些筆!

事後證明,數枝筆都是很粗糙的老學生筆,有幾枝筆尖也歪了,原本相中的那枝 Lamy 其實是 Lamy ratio 49CF,它的筆蓋也不是 Lamy 的、筆尖折斷、筆桿有刻字,拿到貨的那一瞬間,只告訴自己「以後不要再標這種拍賣了」,錢根本就只是拿去打水漂!

裡面有枝套著不知名筆蓋的鋼筆,外觀看似黑桿的爛鋼筆,旋開筆蓋後一驚 ... 筆尖是印著 MONTBLANC 的字樣?

缺筆蓋的全家福
Green marble celluloid 綠色大理石紋賽璐璐,如果陽光不強再加上髒汙未清洗,看起來的確偏黑,是不起眼的顏色。拿在手上的第一個瞬間 ... 直覺是仿的吧,不過拿在手上確實感覺與另外幾枝筆差很多,很沉很扎實的感覺,待我仔細觀來 ... 好吧,其實就算是真品好了,那個筆尖有摺痕,銥點也不見啦,頂多就是零件筆等級罷了,就拆開吧!

握位與筆舌後端的墨水通道
先旋下握位,握位是全黑的,與筆桿的接縫很明顯,所以應該容易判斷從哪邊旋開,只不過此筆握位卡的很緊,像這種情況建議不要太暴力,因為筆桿的材質加上年紀有點大,可能會因為承受不住太大的力量而碎裂。

筆尖自轉
筆舌是沒有鰭片的硬橡膠,筆舌與筆尖可能要藉由工具從後方才能輕敲出來,否則很難從握位上取下。

MONTBLANC
4
14 CT
筆尖打印著 MONTBLANC 字樣,接著六芒星裡面有個數字 4,然後接著是 14 CT,我不太清楚 4 代表的意義,猜是代表整片筆尖的大小,例如 MB 246 比 MB 244 大一號,MB 246 應該是使用 6 號筆尖,而 MB 244 使用 4 號筆尖,筆尖最尖端看似折斷過,因為沒有銥點,不過最前端又算平滑,可以書寫的樣子,稍後再測試。

筆尖前端
為此,我去查了一些資料,尤其是針對 MB 244 的資料,看過網路上的 MB 244 幾乎都有銥點。或說那先不論銥點的問題,這個筆尖目測大約是 OB 尖,不過下圖的尾蓋卻刻著 EF,顯然落差很大。

所以,要不就是筆尖折斷後打磨過,要不就是被替換過筆尖。

244
EF
尾蓋
它的尾蓋也是採用同花色的設計,旋開尾蓋之後才看得到活塞旋鈕,活塞旋鈕不是很大,加上活塞機構可能久未使用,有點卡卡的,所以不太好轉開,轉的時候要很小心,或是泡過水再轉,免得就此 ... 不復返 ...

插銷
靠近尾蓋螺紋有個孔,這個應該是活塞收縮時通氣之用,旋鈕上有插銷設計,用個牙籤應該就可以將插銷退出,然後取下旋鈕。

插銷特寫

活塞頭
活塞頭、活塞桿、活塞螺絲
將活塞旋鈕旋到底,就可以將活塞頭給頂出來,然後取出活塞桿。

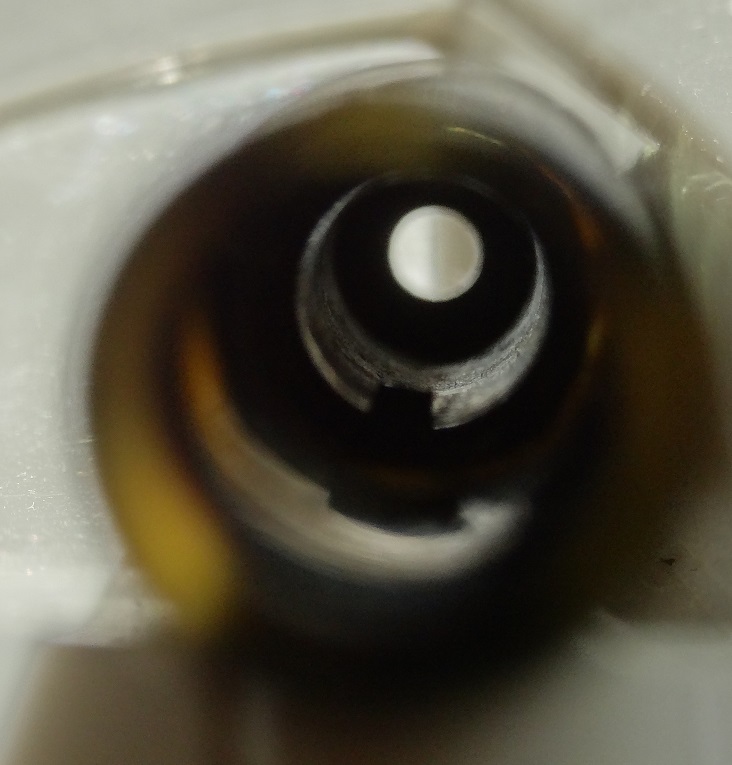

筆桿內部
因為活塞桿也是圓形的,為了維持其前進與後退時不自轉,活塞桿側邊設計有個溝槽,應該稱之為導槽,這個導槽在安裝時要對準上圖中的凸起物。

活塞螺絲
為了閃避前述凸起物,活塞螺絲也設計了一個缺口,使得裝入筆桿時能穿過該凸起物。

活塞頭
活塞頭是軟木材質,它並不是整顆軟木,而是圓柱狀然後挖空的軟木,套在一個塑膠頭上,才旋在活塞桿的最前端。要取下這個塑膠頭只需要徒手旋開,上圖那個插銷是要固定更後面的那個塑膠套環。

筆桿透明度
筆桿是呈現半透明的,不過已經吃色蠻嚴重了,筆桿上沒有任何的文字,我查了一些 MB 244,的確不是每一枝筆桿都有刻字。

拆到此,所幸機構都是正常的,軟木也還堪用,所以就注入一些墨水試寫。

試寫
筆尖帶有一點彈性,所以書寫時可以稍微加壓一下,會形成粗細稍有差異的筆跡,出墨量頗大,有點不太節制,又因為此筆的容墨量其實不大,相形很難負荷這種出墨量,寫沒有多少字就沒墨水了。筆桿算短,從握位前緣至筆尾大約 9 公分,其實可握的部分算短,對手稍大的人而言,應該要套蓋才能書寫,不過這筆 ... 沒筆蓋!

筆尖具有半彈性
雖然我懷疑筆尖銥點的問題,但是書寫似乎又沒什麼問題,所以只好自我安慰,能寫字的就是好筆。加點壓力筆尖就會岔開,但是此時出墨量會遽增,很快就會用完容墨。

謝謝收看
===
後來去查了一下,這枝筆好像是丹麥製造的,這個網站有賣一本書叫做 Montblanc in Denmark 裡面有張圖有列出 MB 246 激似今天的主角!

後話,其實我也曾經想找看看,看有沒有什麼拍賣網站會賣這枝筆的筆蓋,還真讓我找到單獨賣 MB 244 筆蓋的賣家,但是他賣的是黑色的~ 我想我有生之年,應該是沒辦法幫它找回筆蓋了。
